Paraméterek
Furat átmérő (d)
|
50mm |
| Rögzítőfurat távolság | 111mm |
| Csapágyközép magasság | 22mm |
| Statikus terhelés | 23.2kN |
| Dinamikus terhelés | 35.1kN |
| Ház típusa | 4 ponton rögzíthető karimás csapágyház |
| Tengelyrögzítés | hernyócsavar |
| Furat kialakítás | hengeres |
| Gördülőelem anyaga | csapágyacél |
| Ház anyaga | öntöttvas |
| Gyűrű anyaga | csapágyacél |
| Kosár anyaga | acéllemez |
| Kenés típusa | zsír |
| max.üzemi hőmérséklet | (+100°C rövid ideig +120°C) |
| min. üzemi hőmérséklet | (-20°C) |
Leírás
UC210 csapágy + F210 csapágyház = UCF210

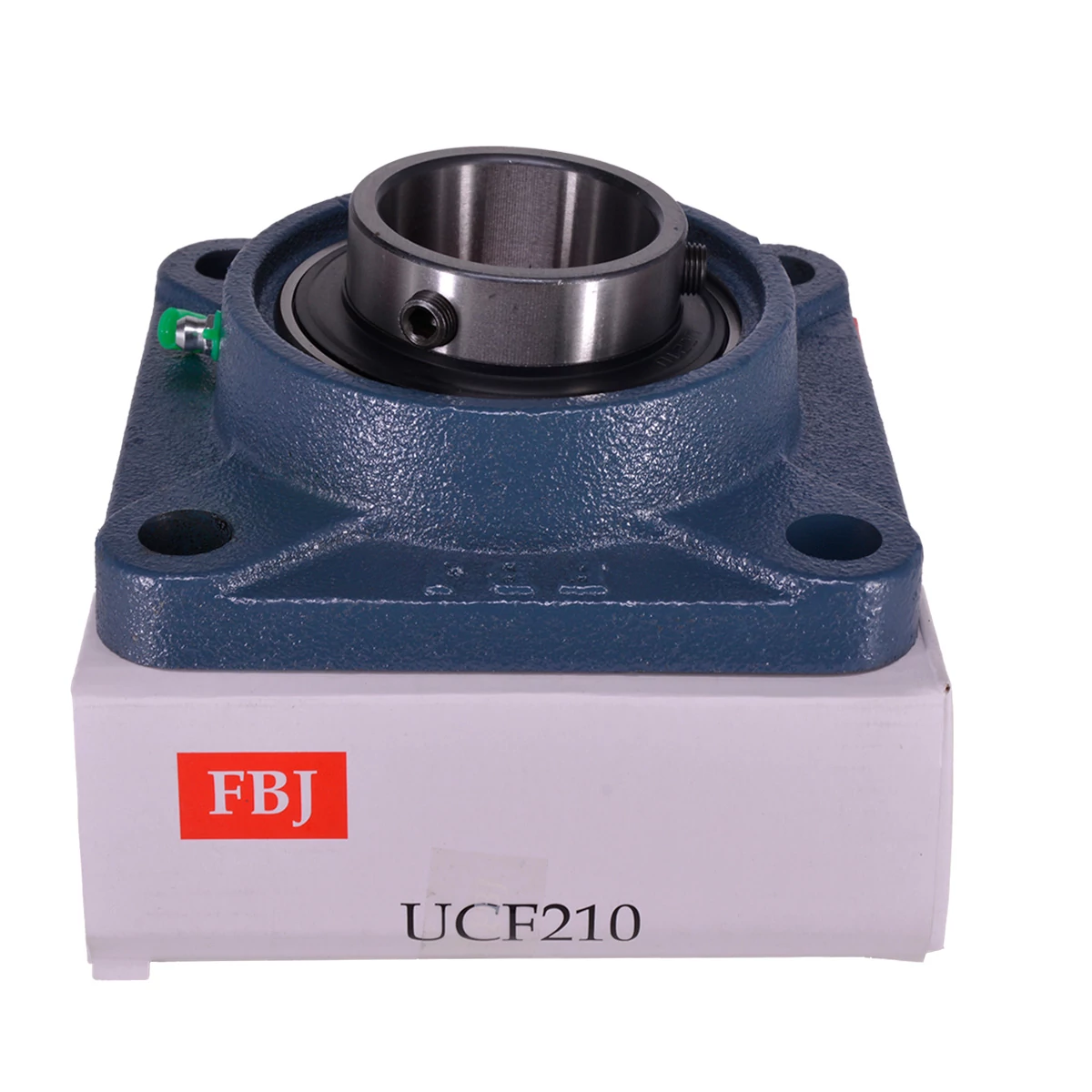

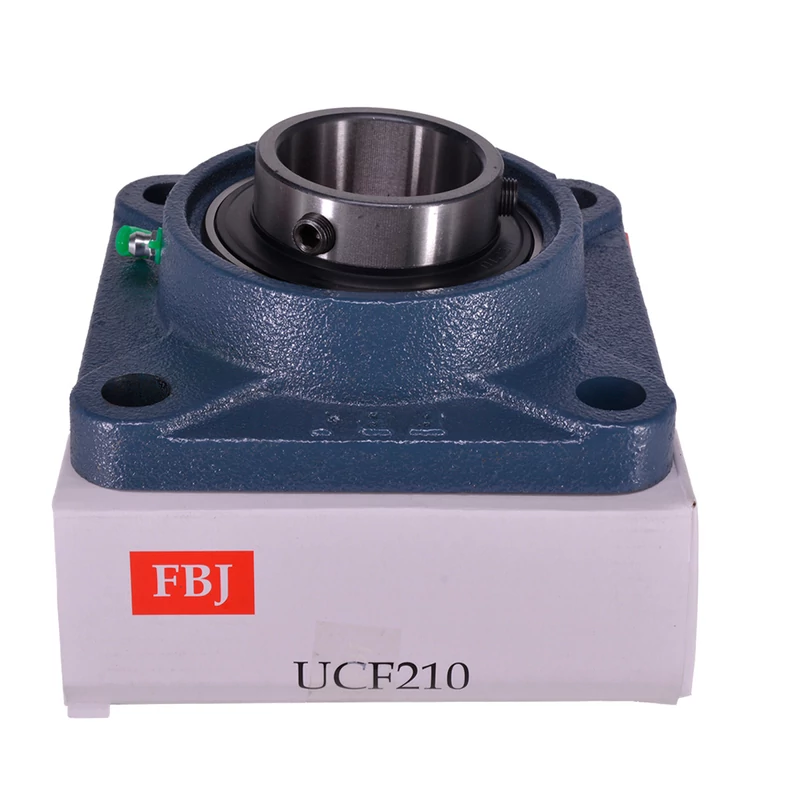

Az UCF210 FBJ egy négyszögletes, négyfuratos peremes csapágyegység, amely egy öntöttvas házba szerelt önbeálló Y-csapágyból áll. Gyorsan szerelhető, robusztus megoldás tengelyek csapágyazására, különösen ipari és mezőgazdasági környezetben.
Műszaki adatok (FBJ katalógus alapján)
- Belső átmérő (d): 50 mm
- Furatközép távolság (J): 111 mm
- Ház hossza (L): 143 mm
- Teljes magasság (A): 54,6 mm
- Rögzítőfurat átmérője (N): 16 mm
- Csapágy típus: UC210
- Ház típusa: F210
- Ház anyaga: öntöttvas
- Tömítés: kétoldali tömítés
- Rögzítés: hernyócsavar
- Üzemi hőmérséklet: –20 °C – +100 °C
Főbb jellemzők
Önbeálló kialakítás
Kompenzálja a kisebb tengelyeltéréseket, csökkenti a feszültségeket és növeli az élettartamot.
Masszív kivitel
Az öntöttvas ház jól bírja a rezgést és a dinamikus terheléseket – nem egy „könnyű” egység.
Egyszerű karbantartás
Zsírzószemmel ellátott kivitel, így a kenés utánpótlása gyorsan megoldható.
Gyors szerelhetőség
A négyfuratos peremes kialakítás stabil rögzítést ad, a hernyócsavaros tengelyrögzítés pedig egyszerű beépítést tesz lehetővé.
Felhasználási területek
Az UCF210 FBJ csapágyegység tipikusan az alábbi alkalmazásokban jelenik meg:
- szállítószalag rendszerek
- mezőgazdasági gépek
- ventilátorok és hajtások
- ipari berendezések
- nagyobb terhelésű tengelycsapágyazások
