Paraméterek
Furat átmérő (d)
|
50mm |
| Rögzítőfurat távolság | 111mm |
| Csapágyközép magasság | 22mm |
| Utójelek
|
TV |
| Statikus terhelés | 23.2kN |
| Dinamikus terhelés | 35.1kN |
| Ház típusa | 4 ponton rögzíthető karimás csapágyház |
| Meghosszabbított belső gyűrű | mindkét oldalon |
| Tengelyrögzítés | hernyócsavar |
| Furat kialakítás | hengeres |
| Gördülőelem anyaga | csapágyacél |
| Ház anyaga | öntvényház |
| Gyűrű anyaga | csapágyacél |
| Kosár anyaga | acéllemez |
| Kenés típusa | zsír |
| max.üzemi hőmérséklet | (+100°C rövid ideig +120°C) |
| min. üzemi hőmérséklet | (-20°C) |
Leírás

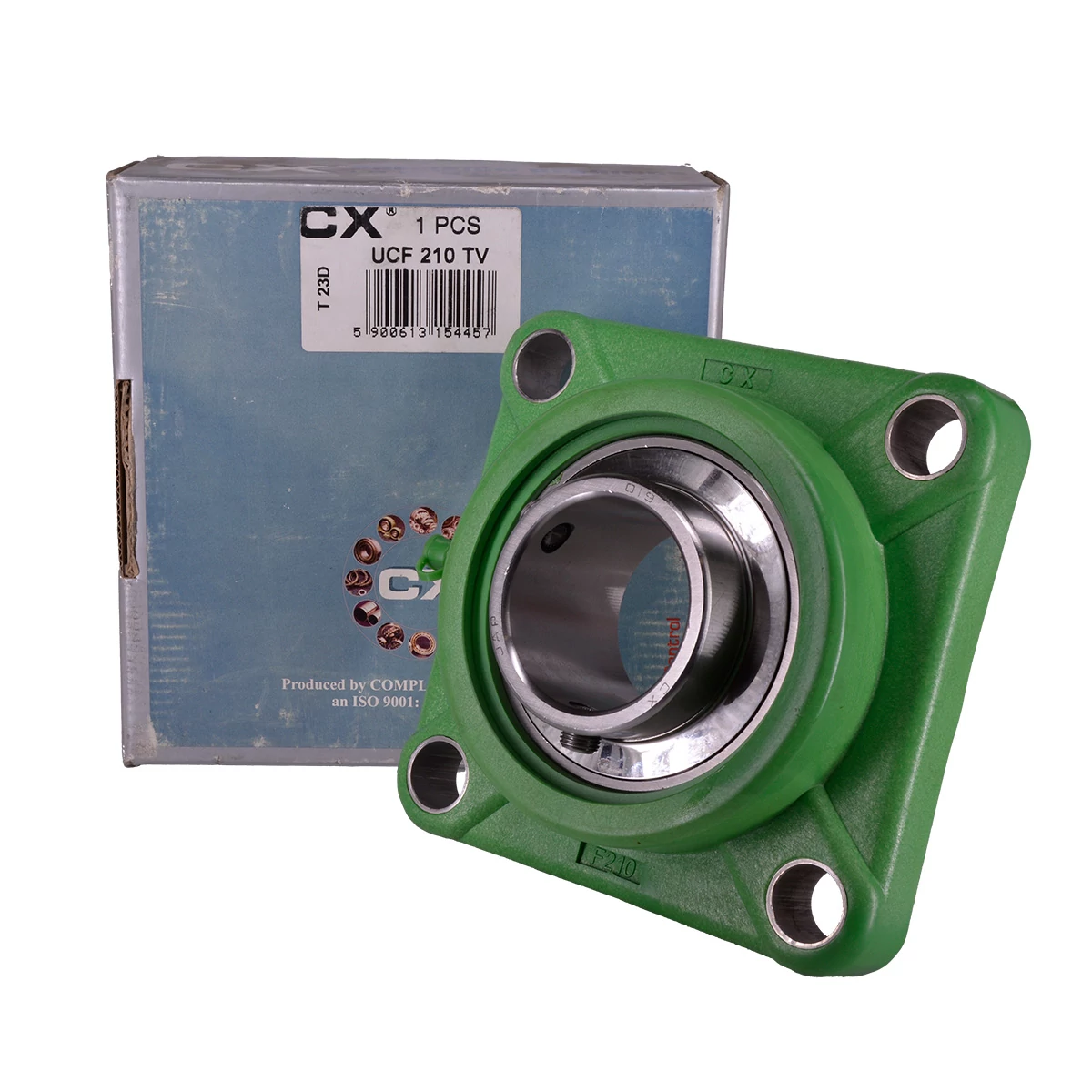

A UCF210 TV CX egy négyfuratos, négyzet alakú peremes csapágyegység, amelyet a CX márka gyárt. Ez a típus ideális választás olyan ipari alkalmazásokhoz, ahol fontos a megbízhatóság, a hosszú élettartam és az egyszerű szerelhetőség.
Műszaki adatok
-
Belső átmérő (d): 50 mm
-
Furatközép távolság (J): 111 mm
-
Ház hossza (L): 143 mm
-
Teljes magasság (A): 40 mm
-
Rögzítőfurat átmérője (N): 14 mm
-
Csapágyközép magasság (A2): 22 mm
-
Ház anyaga: öntöttvas
-
Tömítés típusa: dupla tömítés
-
Rögzítés: hernyócsavar (M8)
-
Üzemi hőmérséklet: -20 °C – +100 °C
Főbb jellemzők
-
Önbeálló kialakítás: kompenzálja a tengely és a ház közötti kisebb eltéréseket
-
Masszív kivitel: az öntöttvas ház ellenáll a mechanikai igénybevételnek
-
Egyszerű karbantartás: zsírzószemmel ellátva a könnyű kenés érdekében
-
Könnyű szerelhetőség: a négyfuratos peremes kialakítás gyors és stabil rögzítést biztosít
Alkalmazási területek
A UCF210 TV CX csapágyegység ideális választás mezőgazdasági gépekhez, szállítószalagokhoz, ventilátorokhoz és egyéb ipari berendezésekhez, ahol fontos a megbízható működés és az egyszerű karbantartás.
