Paraméterek
Furat átmérő (d)
|
19,05mm |
| Rögzítőfurat távolság | 64mm |
| Csapágyközép magasság | 15mm |
| Statikus terhelés | 6.65kN |
| Dinamikus terhelés | 12.8kN |
| Ház típusa | 4 ponton rögzíthető karimás csapágyház |
| Tengelyrögzítés | hernyócsavar |
| Gördülőelem anyaga | csapágyacél |
| Ház anyaga | öntöttvas |
| Gyűrű anyaga | csapágyacél |
| Kosár anyaga | acéllemez |
| Kenés típusa | zsír |
| max.üzemi hőmérséklet | (+100°C rövid ideig +120°C) |
| min. üzemi hőmérséklet | (-20°C) |
Leírás

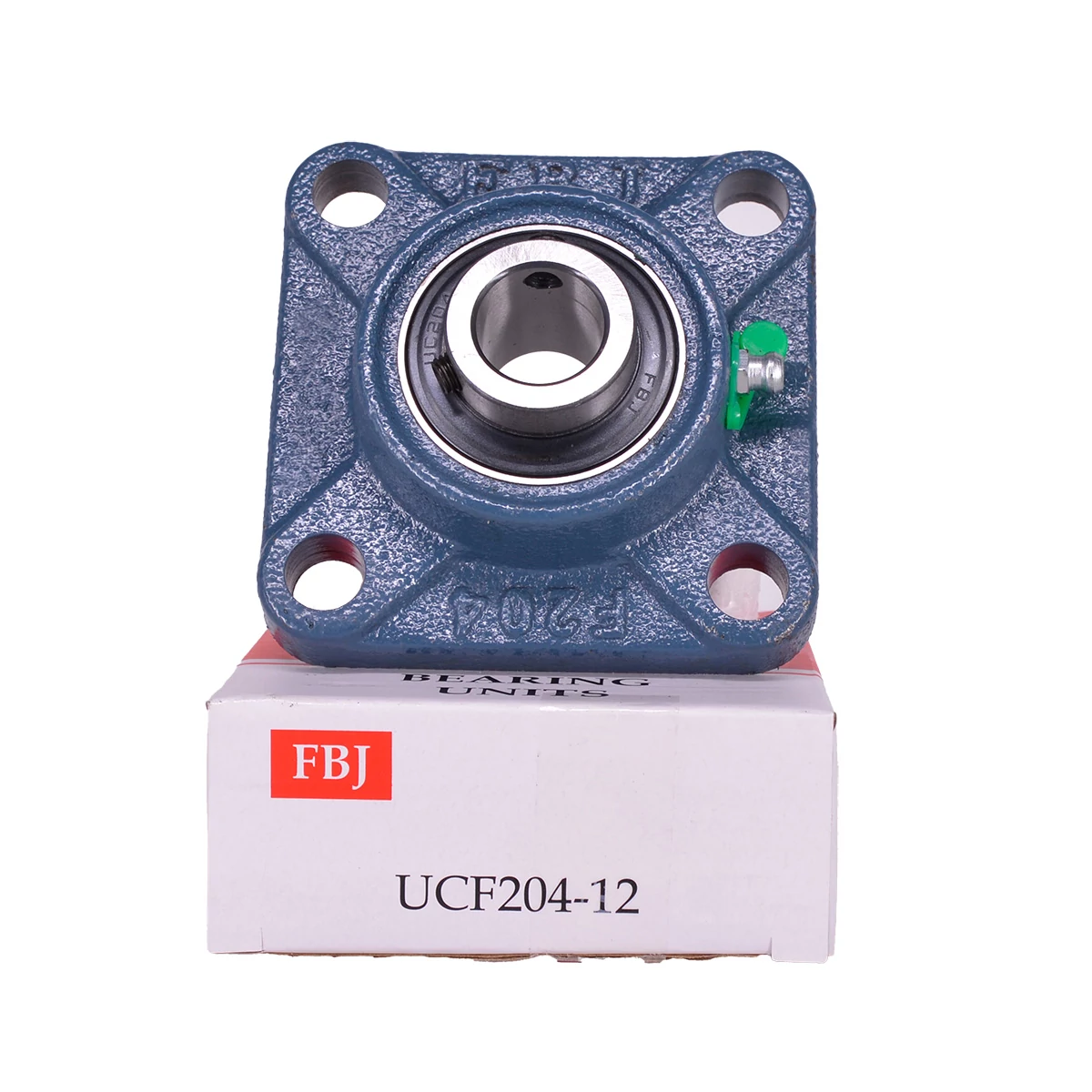

A UCF204‑12 FBJ egy négyfuratos, négyzet alakú peremes csapágyegység. Az y csapágy belső gyűrűje meghosszabbított, rögzítése két hernyócsavarral történik.
Műszaki adatok
-
Belső átmérő (d): 19,05 mm (¾")
-
Furatközép távolság (J): 64 mm
-
Ház hossza (L): 86 mm
-
Teljes magasság (A₀): 33,3 mm
-
Perem vastagság (A₁): 11 mm
-
Csapágyközép magasság (A₂): 15 mm
-
Csapágybetét szélessége (B): 31 mm
-
Távolság a belső gyűrű menetessége és a ház vége között (S): 12,7 mm
-
Ház anyaga: öntöttvas
-
Rögzítés módja: két hernyócsavar a meghosszabbított gyűrűn
-
Kenés: zsírzószemmel ellátott
Ajánlott alkalmazási területek
A UCF204‑12 FBJ csapágyegység kiválóan alkalmas olyan berendezésekhez, ahol kompakt tengelyrögzítésre van szükség kis tengelyátmérő mellett, például:
-
Könnyű ipari gépek és ventilátorok
-
Szállítószalag tengelyezés
-
Kereskedelmi és konveyor rendszerek
-
Építőipari és mezőgazdasági segédgépek
-
Csomagológépek és kisebb gépészeti alkalmazások
