Paraméterek
Furat átmérő (d)
|
38,1mm |
| Rögzítőfurat távolság | 102mm |
| Csapágyközép magasság | 21mm |
| Statikus terhelés | 17.6kN |
| Dinamikus terhelés | 29.6kN |
| Ház típusa | 4 ponton rögzíthető karimás csapágyház |
| Tengelyrögzítés | hernyócsavar |
| Gördülőelem anyaga | csapágyacél |
| Ház anyaga | öntöttvas |
| Gyűrű anyaga | csapágyacél |
| Kosár anyaga | acéllemez |
| Kenés típusa | zsír |
| max.üzemi hőmérséklet | (+100°C rövid ideig +120°C) |
| min. üzemi hőmérséklet | (-20°C) |
Leírás

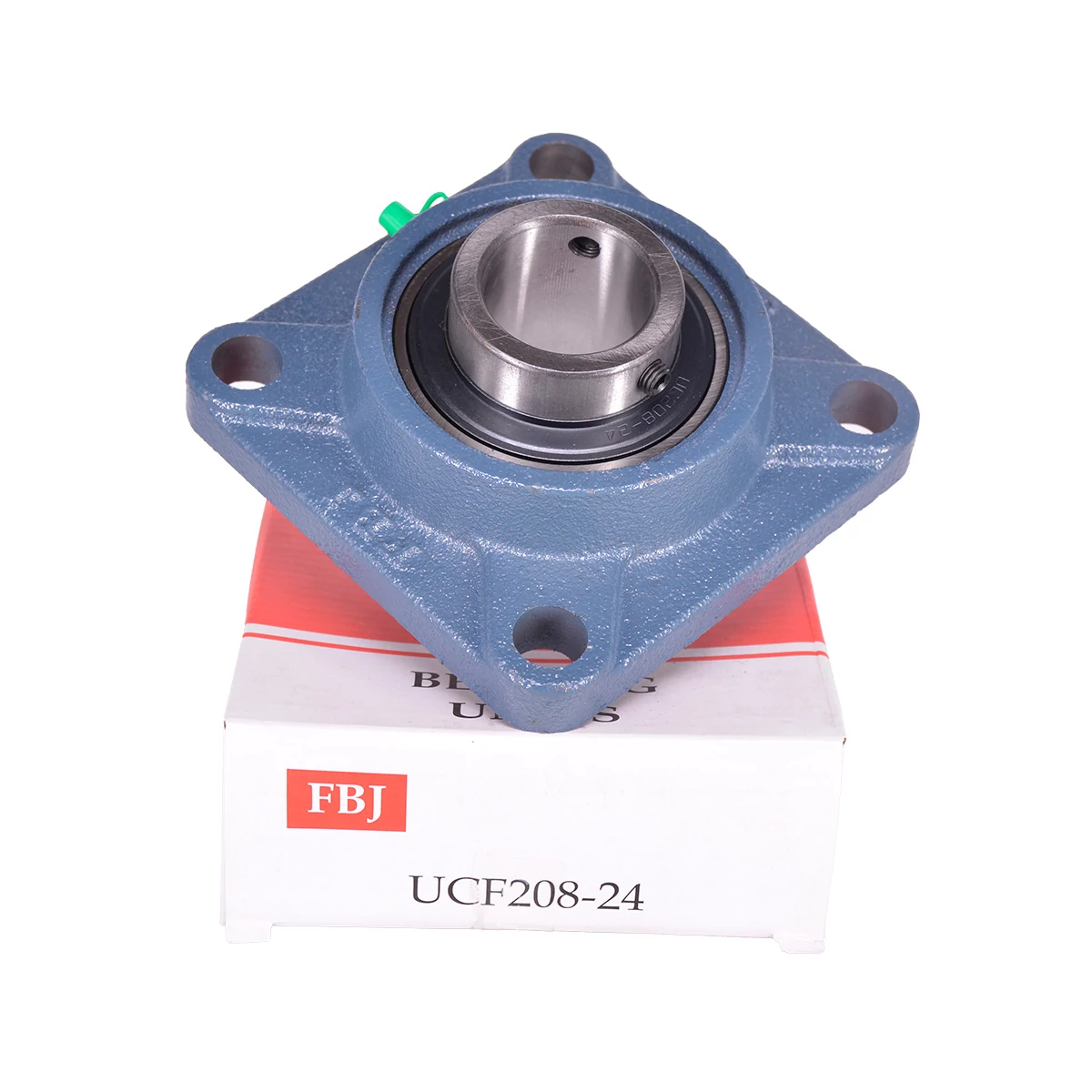

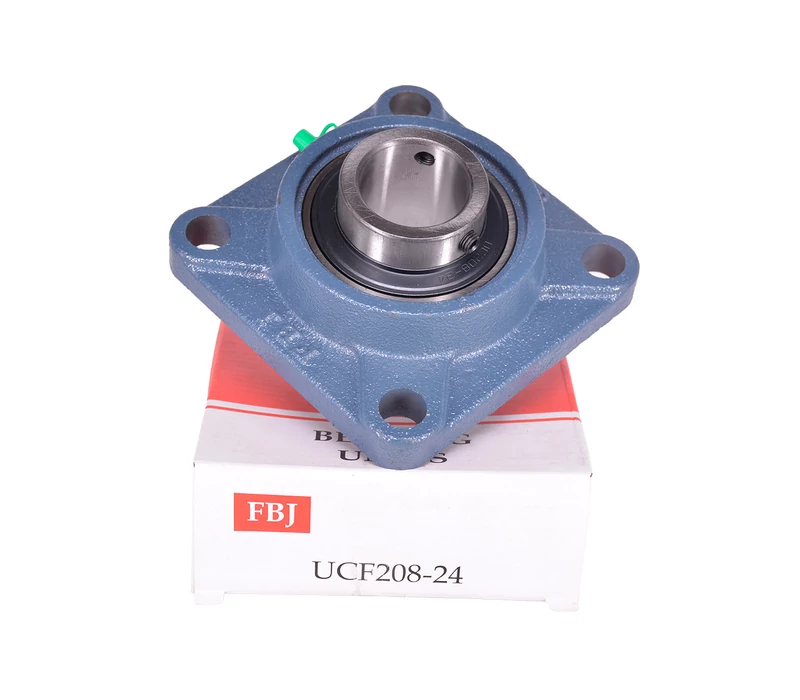

A UCF208‑24 FBJ egy négyfuratos, négyzetes peremes csapágyegység. Öntöttvas házzal és UC208‑24 típusú y csapággyal rendelkezik, amelynek belső gyűrűje egyik oldalon meghosszabbított, és két hernyócsavarral rögzíthető a tengelyhez.
Műszaki adatok
-
Belső átmérő (d): 38,1 mm (1 1/2")
-
Furatközép távolság (J): 102 mm
-
Ház hossza (L): 130 mm
-
Teljes magasság (A₀): 51,2 mm
-
Perem vastagság (A₁): 15 mm
-
Csapágyközép magasság (A₂): 21 mm
-
Csapágybetét szélesség (B): 49,2 mm
-
Távolság a gyűrű és ház vége között (S): 19 mm
-
Rögzítőfurat átmérője (N): 16 mm
-
Ház anyaga: öntöttvas
-
Rögzítés módja: hernyócsavaros
-
Kenés: zsírzószemmel ellátott
Főbb jellemzők
-
Önbeálló csapágybetét: kompenzálja a tengely‑ház tengelyeltéréseit
-
Kemény kivitel: öntöttvas ház, stabil mechanikai szerkezet
-
Gyors, biztos szerelhetőség: négyfuratos perem a stabil rögzítéshez
-
Karbantartható konstrukció: zsírzószemes, visszazsírozható kialakítás
Alkalmazási területek
A UCF208‑24 FBJ csapágyegység megbízható megoldást nyújt:
-
Szállítószalagok és görgős rendszerek tengelyei
-
Könnyű‑ és középipari gépek
-
Élelmiszeripari, csomagoló és vegyipari berendezések
-
Ventilátorok, szivattyúk, automatizált gépek
-
Olyan környezetek, ahol igény a stabil tengelyvezetés és gyakori karbantartás
