Paraméterek
Furat átmérő (d)
|
41,275mm |
| Rögzítőfurat távolság | 105mm |
| Csapágyközép magasság | 22mm |
| Statikus terhelés | 21.3kN |
| Dinamikus terhelés | 34.1kN |
| Ház típusa | 4 ponton rögzíthető karimás csapágyház |
| Tengelyrögzítés | hernyócsavar |
| Gördülőelem anyaga | csapágyacél |
| Ház anyaga | öntöttvas |
| Gyűrű anyaga | csapágyacél |
| Kosár anyaga | acéllemez |
| Kenés típusa | zsír |
| max.üzemi hőmérséklet | (+100°C rövid ideig +120°C) |
| min. üzemi hőmérséklet | (-20°C) |
Leírás

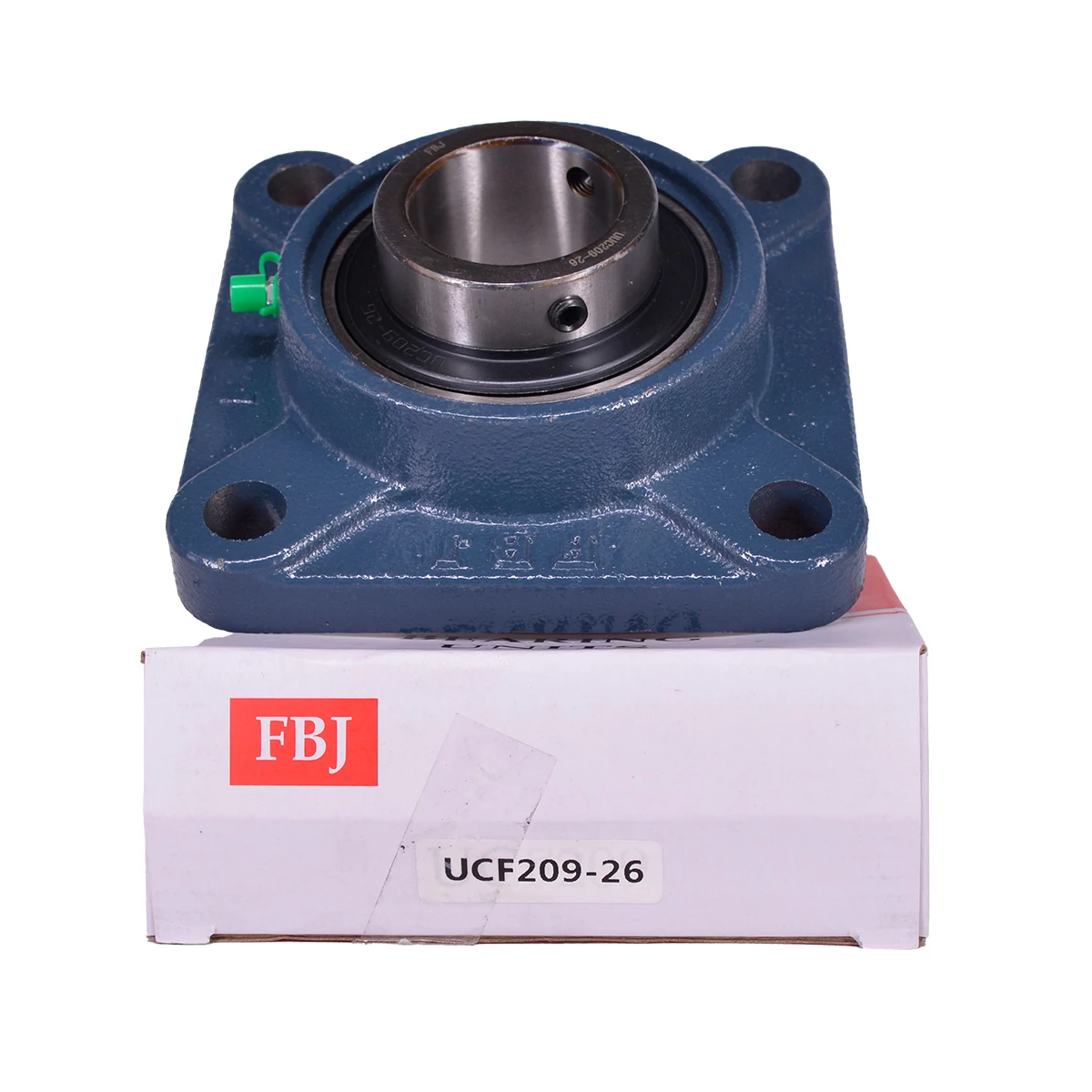

A UCF209‑26 FBJ egy négyfuratos, négyzet alakú peremes csapágyegység. Az UC209‑26 típusú y csapágy belső gyűrűje egyoldali meghosszabbított, és két hernyócsavarral rögzíthető a tengelyhez.
Műszaki adatok
-
Belső átmérő (d): 41,275 mm (1 5⁄8″)
-
Furatközép távolság (J): 105 mm
-
Ház szélesség (L): 137 mm
-
Teljes magasság (A₀): 52,2 mm
-
Perem vastagság (A₁): 18 mm
-
Csapágyközép magasság (A₂): 22 mm
-
Csapágybetét szélessége (B): 49,2 mm
-
Rögzítőfurat mérete (N): 16 mm
-
Távolság a ház végétől a csapágyközépig (S): 19 mm
-
Ház anyaga: öntöttvas
-
Rögzítés: hernyócsavar
Ajánlott alkalmazási területek
A UCF209‑26 FBJ csapágyegység ideális:
-
Szállítószalagok, ventilátorok, automatizálási berendezések
-
Építőipari, mezőgazdasági és feldolgozóipari alkalmazások
-
Olyan rendszeretekhez, ahol kombinalt igény a stabil rögzítés, közepes terhelhetőség és könnyű karbantartás
