Paraméterek
Furat átmérő (d)
|
30mm |
| Rögzítőfurat távolság | 95mm |
| Csapágyközép magasság | 18mm |
| Statikus terhelés | 15kN |
| Dinamikus terhelés | 26.5kN |
| Ház típusa | 4 ponton rögzíthető karimás csapágyház |
| Tengelyrögzítés | hernyócsavar |
| Gördülőelem anyaga | csapágyacél |
| Ház anyaga | öntöttvas |
| Gyűrű anyaga | csapágyacél |
| Kosár anyaga | acéllemez |
| Kenés típusa | zsír |
| max.üzemi hőmérséklet | (+100°C rövid ideig +120°C) |
| min. üzemi hőmérséklet | (-20°C) |
Leírás

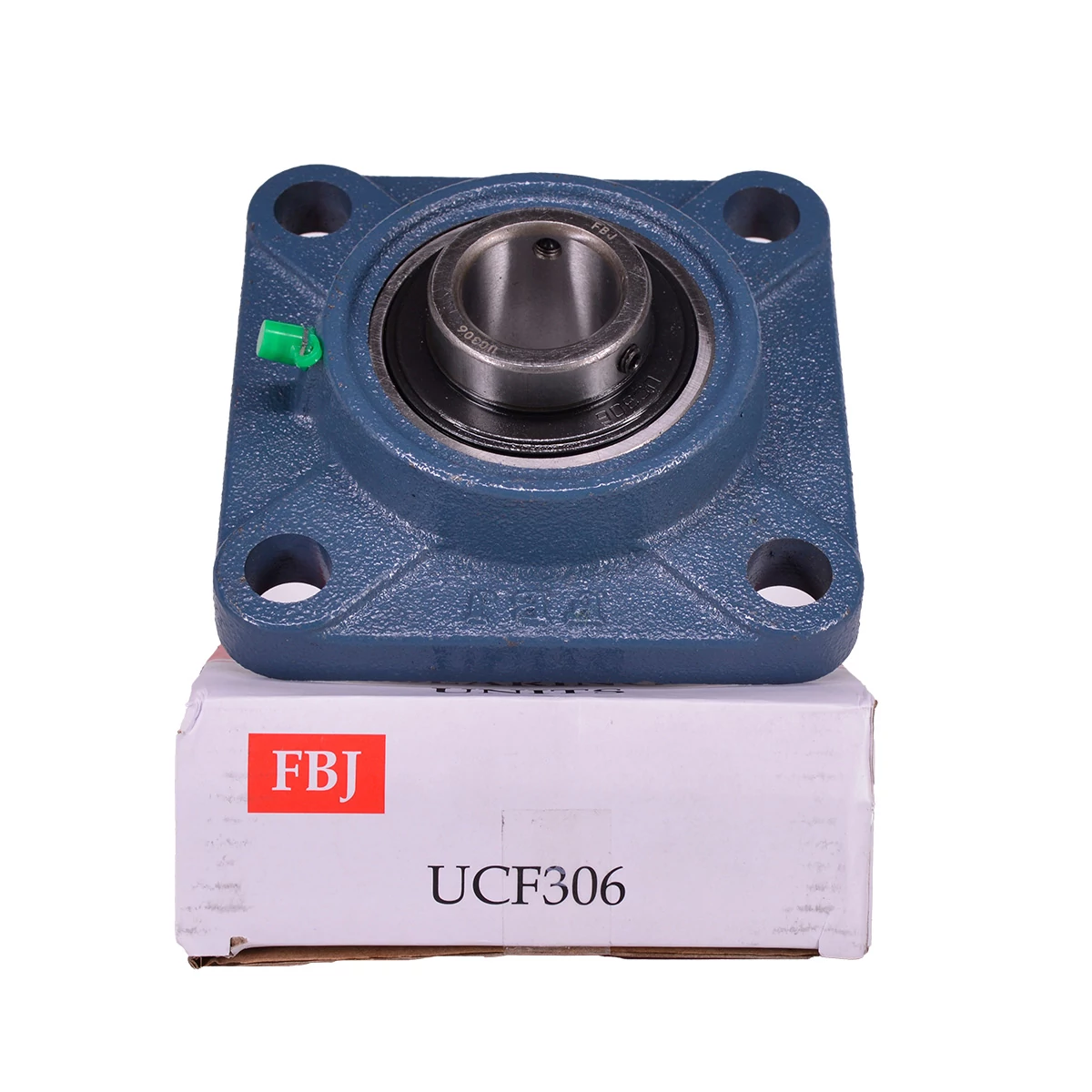

A UCF306 FBJ egy négyfuratos, négyzet alakú peremes csapágyegység. Az UC306 y csapágy két hernyócsavarral rögzíthető a tengelyen.
Műszaki adatok
-
Belső átmérő (d): 30 mm
-
Bolt‑pattern (J): 95 mm
-
Ház hossza (L): 125 mm
-
Teljes magasság (A₀): 44 mm
-
Flange vastagság (A₁): 15 mm
-
Csapágyközép magasság (A₂): 18 mm
-
Csapágybetét szélesség (B): 43 mm
-
Távolság a ház vége és a csapágy középpontja között (S): 17 mm
-
Rögzítőfurat (N): 16 mm
-
Ház anyaga: öntöttvas
-
Rögzítési mód: hernyócsavaros tengelyrögzítés
-
Kenés: zsírzószemmel
Alkalmazási területek
A UCF306 FBJ csapágyegység ideális választás:
-
Könnyű és közepes terhelésű tengelyekhez, 30 mm tengelyátmérővel
-
Szállítórendszerek, görgős pályák, ventilátorok, kis gépszerkezetek
-
Ipari gépekhez, agrár‑ és mezőgazdasági alkalmazásokhoz, valamint automatizált rendszerekhez
-
Olyan helyeken, ahol fontos a könnyű szerelhetőség, megbízható tengelyvezetés és rendszeres kenés lehetősége
