Paraméterek
Furat átmérő (d)
|
63,5mm |
| Rögzítőfurat távolság | 149mm |
| Csapágyközép magasság | 30mm |
| Statikus terhelés | 40kN |
| Dinamikus terhelés | 57.2kN |
| Ház típusa | 4 ponton rögzíthető karimás csapágyház |
| Tengelyrögzítés | hernyócsavar |
| Gördülőelem anyaga | csapágyacél |
| Ház anyaga | öntöttvas |
| Gyűrű anyaga | csapágyacél |
| Kosár anyaga | acéllemez |
| Kenés típusa | zsír |
| max.üzemi hőmérséklet | (+100°C rövid ideig +120°C) |
| min. üzemi hőmérséklet | (-20°C) |
Leírás

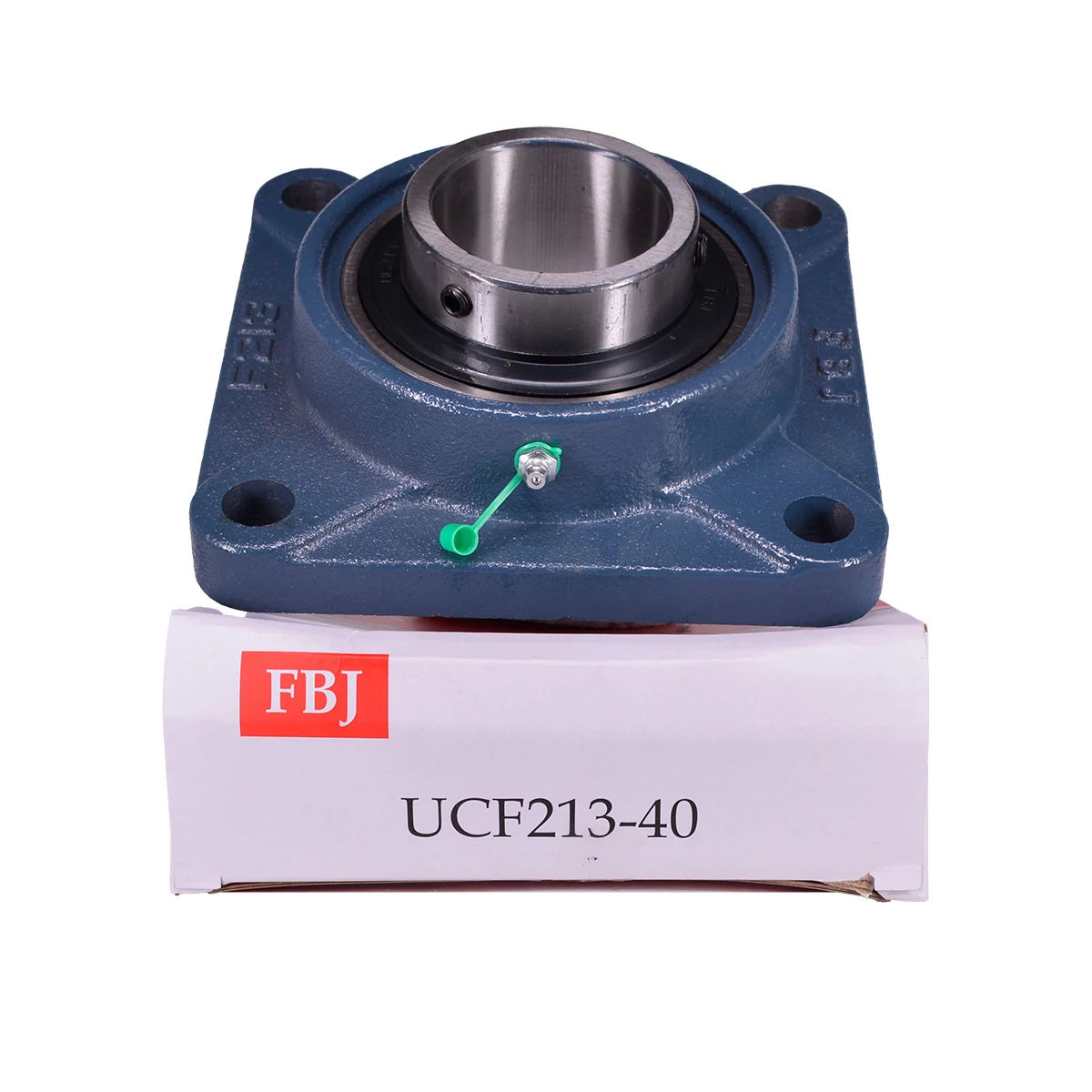

A UCF213‑40 FBJ egy négyfuratos, négyszög alakú peremes csapágyegység.
Az UC213‑40 típusú y csapágy belső gyűrűje egyik oldalon meghosszabbított, amelyet két hernyócsavar rögzít a tengelyhez, biztosítva a stabil pozíciót.
Műszaki adatok
-
Belső átmérő (d): 63,5 mm (2½″)
-
Furatközép távolság (J): 149 mm
-
Ház hossza (L): 187 mm
-
Teljes magasság (A₀): 69,7 mm
-
Perem vastagság (A₁): 22 mm
-
Csapágyközép magasság (A₂): 30 mm
-
Csapágybetét szélesség (B): 65,1 mm
-
Távolság a csapágy és a ház vége között (S): 25,4 mm
-
Rögzítőfurat mérete (N): 19 mm
-
Ház anyaga: öntöttvas
-
Rögzítés módja: két hernyócsavar
-
Kenés: zsírzószemes
Alkalmazási területek
A UCF213‑40 FBJ csapágyegység különösen alkalmas:
-
Ipari gépek tengelyeihez, 2½″ méretű tengellyel
-
Szállítórendszerek, ventilátorok, fúvók rendszereihez
-
Mezőgazdasági berendezésekhez, automatizálási alkalmazáshoz
-
Közepes‑nagy terhelésű gördülőelemekhez
-
Olyan rendszerekhez, ahol fontos a megbízható tengelyrögzítés és rendszeres karbantartás
