Paraméterek
Furat átmérő (d)
|
50mm |
| Rögzítőfurat távolság | 132mm |
| Csapágyközép magasság | 16mm |
| Statikus terhelés | 37.7kN |
| Dinamikus terhelés | 62kN |
| Ház típusa | 4 ponton rögzíthető karimás csapágyház |
| Tengelyrögzítés | hernyócsavar |
| Furat kialakítás | hengeres |
| Zsírzógomb | M6x1 |
| Gördülőelem anyaga | csapágyacél |
| Ház anyaga | öntvényház |
| Gyűrű anyaga | csapágyacél |
| Kosár anyaga | acéllemez |
| Tömítés anyaga | NBR |
| Kenés típusa | zsír |
| max.üzemi hőmérséklet | (+100°C rövid ideig +120°C) |
| min. üzemi hőmérséklet | (-20°C) |
Leírás

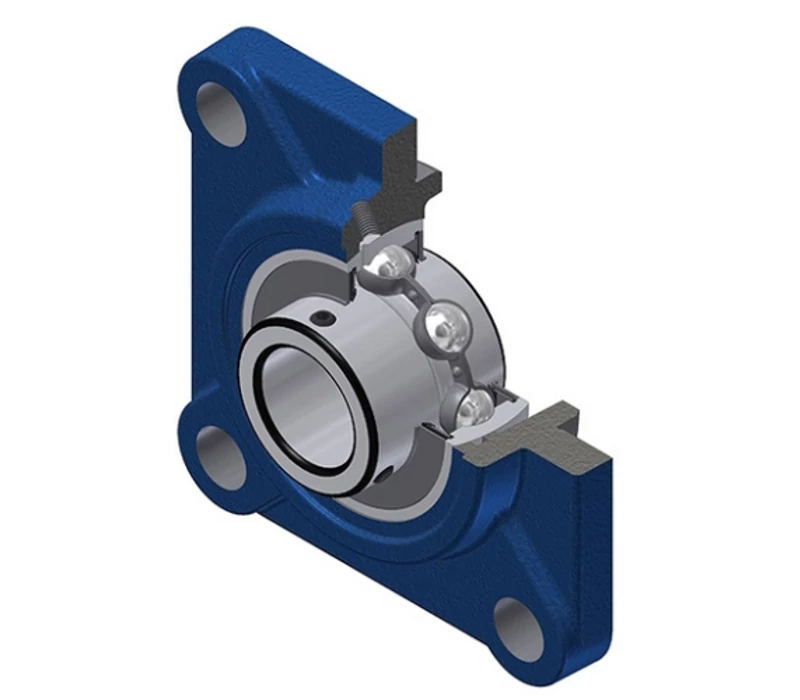

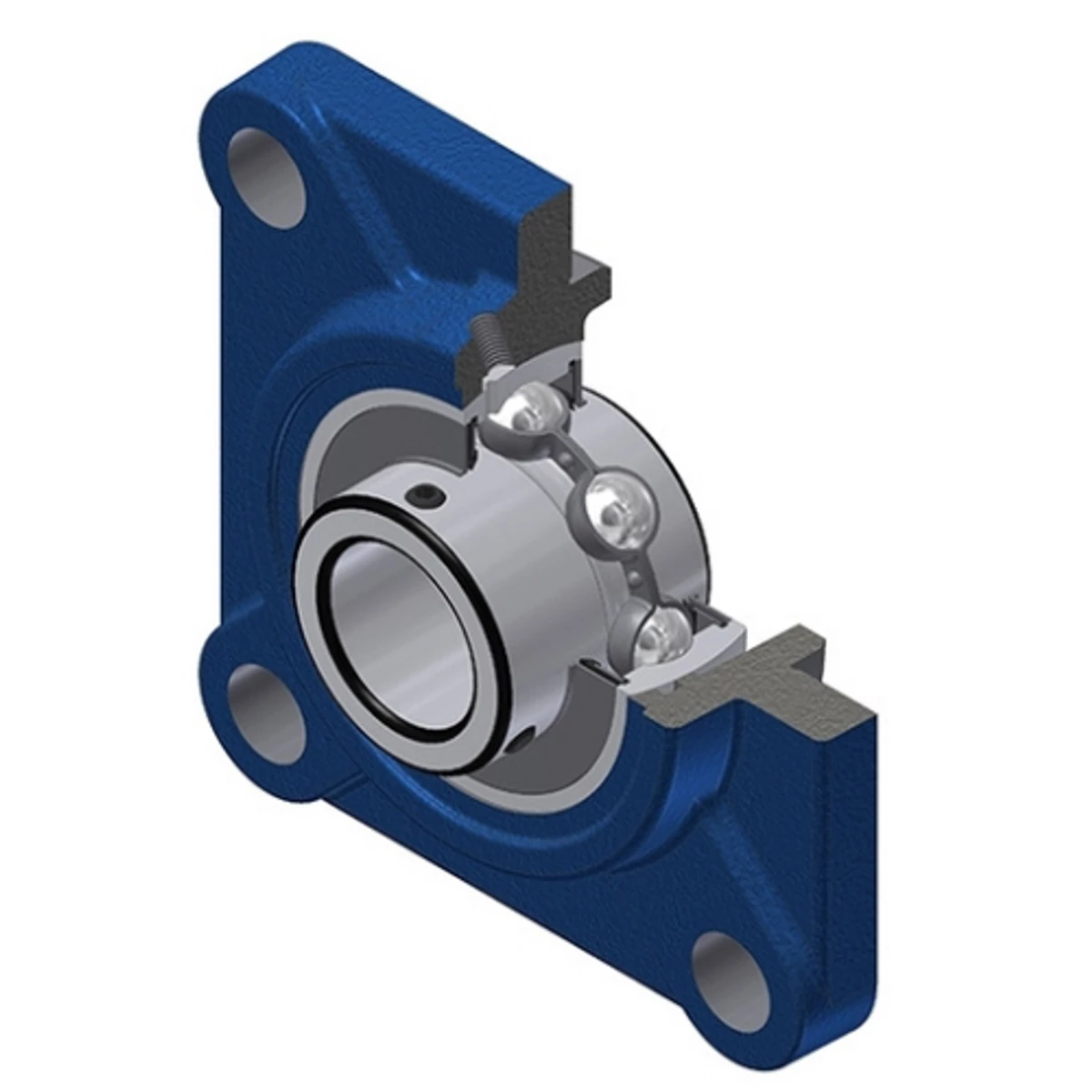

A UCFS310 NTN egy négyfuratos, négyzet alakú peremes csapágyegység, amelyet az NTN gyárt. Ez a típus ideális választás olyan ipari alkalmazásokhoz, ahol elsődleges szempont a megbízhatóság, a hosszú élettartam és az egyszerű karbantartás.
Műszaki adatok
-
Belső átmérő (d): 50 mm
-
Rögzítőfuratok közötti távolság (J): 132 mm
-
Csapágyközép magasság (e): kb. 15 mm
-
Ház hossza (L): 175 mm
-
Teljes magasság (A2): kb. 48 mm
-
Rögzítőfurat átmérője (N): 16 mm
-
Tömeg: kb. 4,85 kg
-
Ház anyaga: szürkeöntvény (FCD450)
-
Tömítés típusa: dupla NBR tömítés slingerrel
-
Rögzítés: két hernyócsavar (M8)
-
Kenés: zsírzószemmel (M6x1) ellátva
-
Üzemi hőmérséklet: –20 °C – +100 °C
Főbb jellemzők
-
Önbeálló kialakítás: képes kompenzálni a tengely és a ház közötti kisebb eltéréseket
-
Masszív kivitel: az öntöttvas ház nagy mechanikai igénybevételt is elvisel
-
Könnyű karbantartás: beépített zsírzógomb (M6x1) a kenés egyszerű utántöltéséhez
-
Stabil rögzítés: a négyfuratos, négyzet alakú perem gyors és biztos felfogatást tesz lehetővé
Alkalmazási területek
A UCFS310 NTN csapágyegység kiváló választás:
-
mezőgazdasági gépekhez
-
szállítószalagokhoz
-
ipari ventilátorokhoz
-
keverőgépekhez és más forgó berendezésekhez,
ahol fontos a megbízható működés, a tartósság és az egyszerű szervizelhetőség.
